Jaki otwór pod bramę garażową 3 m? Oto wymiary i przygotowanie

Planujesz budowę lub modernizację garażu i wiesz już, że brama o szerokości 3 metrów to optymalny wybór dla komfortowego wjazdu ale właśnie uświadomiłeś sobie, że samo określenie szerokości to dopiero początek. Otwór musi spełniać szereg precyzyjnych warunków, inaczej nawet najdroższa brama nie będzie działać płynnie, a jej montaż przerodzi się w serię kompromisów obniżających trwałość całej konstrukcji. Chodzi o właściwą wysokość nadproża, odpowiednią przestrzeń boczną dla prowadnic, wypoziomowanie posadzki i dziesiątki innych szczegółów, które wykonawcy często zostawiają „do uzgodnienia na miejscu" co niestety oznacza dodatkowe koszty i opóźnienia. Ten poradnik zabierze Cię przez cały proces przygotowania otworu krok po kroku, wyjaśniając nie tylko jakie wymiary podać, ale przede wszystkim dlaczego każdy z nich ma znaczenie dla bezawaryjnej pracy bramy przez dekady.

• Jak zmierzyć otwór pod bramę 3‑metrową?
• Wysokość nadproża i przestrzeń boczna wymiary dla bramy 3m
• Przygotowanie otworu i warunki montażu bramy 3m
• Wymiary konstrukcyjne i tolerancje podsumowanie praktyczne
• Pytania i odpowiedzi jaki otwór pod bramę garażową 3m

Jak zmierzyć otwór pod bramę 3‑metrową?

Pomiar szerokości otworu wydaje się banalny wystarczy taśma miernicza, prawda? Niestety, tutaj zaczynają się pierwsze pułapki. Szerokość otworu pod bramę garażową mierzy się w świetle muru, czyli między wewnętrznymi krawędziami ościeżnicy po obu stronach, a nie między zewnętrznymi krawędziami ścian czy między wykończonymi powierzchniami tynku. Różnica może wynosić od 2 do nawet 5 centymetrów na każdej onie, co w przypadku bramy segmentnej oznacza, że prowadnice poziome będą miały zbyt mało miejsca na prawidłowe ułożenie się pod sufitem.

Wynika to z konstrukcji samych bram segmentnych każdy panel ma grubość około 40-45 mm, a cały zestaw prowadnic poziomych i pionowych potrzebuje dodatkowej przestrzeni na wykonanie pełnego cyklu otwierania i zamykania. Jeśli otwór będzie zbyt wąski, panele będą o siebie zahaczać przy pierwszych próbach podniesienia, a uszczelki zaczną się wycierać już po kilku miesiącach użytkowania. Dlatego producent określa szerokość montażową jako wymiar , czyli dostępny dla samej bramy, podczas gdy wymiar konstrukcyjny muru musi uwzględniać jeszcze okładziny wykończeniowe.

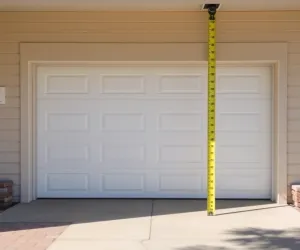

Wysokość otworu mierzy się od gotowej posadzki do spodu nadproża i tu pojawia się kolejny krytyczny szczegół: czy podłoga jest już wylaną i wykończoną, czy też dopiero planujesz warstwy ocieplenia i wylewki? Jeśli zamówisz bramę pod wymiar mierzony od surowej płyty fundamentowej, po wykonaniu posadzki okaże się, że górna krawędź bramy będzie o kilka centymetrów poniżej nadproża, zostawiając szczelinę, przez którą będzie ciągnąć zimne powietrze. Standardowa wysokość otworu dla bramy segmentowej to 2125 mm dla wysokości przejazdu 2000 mm, ale jeśli planujesz wjazd wyższych pojazdów, warto zostawić zapas przynajmniej 15-20 cm ponad dachem samochodu.

Warto przeczytać także o Wymiary otwór pod bramę segmentową

Pomiary należy wykonać w trzech punktach: przy lewej krawędzi, pośrodku i przy prawej krawędzi zarówno dla szerokości, jak i dla wysokości. Różnica między najmniejszym a największym wymiarem nie powinna przekraczać 5 mm na każdy metr długości. Jeśli różnica jest większa, oznacza to, że ściany są przekrzywione lub fundamenty osiadły nierównomiernie, co wymaga wyrównania przed zamówieniem bramy. Producenci dają tolerancję około 10-15 mm na wyrównanie otworu podczas montażu, ale większe odchyłki będą wymagały korekty konstrukcji lub zamówienia bramy na wymiar niestandardowy, co znacząco podnosi cenę i wydłuża czas realizacji.

Ostatni, często pomijany wymiar to głębokość otworu, czyli odległość od przedniej krawędzi muru do tylnej ściany garażu. Dla bram uchylnych wystarczy przestrzeń równa wysokości otworu, natomiast bramy segmentowe wymagają dodatkowego miejsca na schowanie rolek jezdnych zazwyczaj jest to wysokość otworu plus 300-500 mm, liczone od tylnej ściany do począt prowadnic poziomych. Bez tego miejsca brama nie otworzy się całkowicie, a górna część paneli będzie wystawać w świetle przejazdu, blokując manewry samochodem.

Wysokość nadproża i przestrzeń boczna wymiary dla bramy 3m

Nadproże to poziomy element konstrukcyjny nad otworem wjazdowym, a jego wysokość determinuje, jaki typ bramy będziesz mógł zamontować i czy będziesz musiał zastosować napęd elektryczny. Dla bramy segmentowej montowanej od wewnątrz minimalna wysokość nadproża wynosi 210 mm od górnej krawędzi otworu do sufitu to przestrzeń na prowadnice pionowe przechodzące w poziome. Jeśli nadproże jest niższe, pozostają dwie opcje: brama boczna (montowana przy ścianie bocznej) lub brama uchylna z napędem mocowanym do sprężyn napedowych, ale obie mają gorsze parametry szczelności i wytrzymałości.

Zobacz także Jaki otwór pod bramę garażową segmentową

Mechanizm działania bramy segmentowej wymaga, aby siła naciągu sprężyn równoważona przez ciężar paneli im wyższe nadproże, tym dłuższe prowadnice poziome, a tym samym łagodniejsze przejście paneli z pozycji pionowej do poziomej. Przy zbyt niskim nadprożu sprężyny muszą bardziej napięte, co przyspiesza ich zużycie i powoduje szarpnięcia podczas otwierania. Zgodnie z normą PN-EN 13241-1, maksymalne obciążenie punktowe na mocowania prowadnic może przekraczać wartości określonych dla danego modelu, a przy niskim nadprożu siły te działają bliżej osi obrotu zawiasów, generując większe momenty gnące w punktach mocowania.

Przestrzeń boczna, czyli odległość od krawędzi otworu do wewnętrznej powierzchni ścian bocznych, również podlega ścisłym wymogom. Dla bramy segmentowej z napędem potrzebujesz minimum 90 mm z każdej strony na zamontowanie prowadnic pionowych i obudowy napędu z jednej strony. Jeśli planujesz zamontować napęd centralnie nad otworem (co jest możliwe przy odpowiedniej wysokości nadproża), przestrzeń boczna może być mniejsza, ale wciąż potrzebujesz miejsca na kółko zamachowe lub łańcuch awaryjnego otwierania zwykle dodatkowe 50-70 mm od osi napędu do ściany.

W praktyce oznacza to, że dla bramy szerokości 3 metrów rzeczywisty wymiar konstrukcyjny muru powinien wynosić około 3180-3220 mm, przy czym górna wartość obowiązuje, jeśli montujesz napęd boczny i chcesz mieć zapas na ewentualne korekty. Wysokość nadproża powinna być podana jako wymiar od górnej krawędzi otworu do sufitu, nie do więźby dachowej czy stropodachu jeśli masz stropodach wentylowany, uwzględnij dodatkowe 150-200 mm na ewentualną izolację i wentylację. W przypadku garaży ocieplonych od wewnątrz grubość warstwy ocieplenia i wykończenia sufitu również zabiera część przestrzeni nadprożowej, dlatego pomiar wykonywać po zamontowaniu wszystkich warstw, nie przed.

Może Cię zainteresować też ten artykuł Jaki otwór pod bramę garażową 2500

Warto también zwrócić uwagę na nachylenie stropu w starych budynkach jeśli sufit opada w kierunku otworu, efektywna wysokość nadproża będzie różna po lewej i prawej stronie. Producenci bram segmentowych dopuszczają maksymalne nachylenie do 10 mm na metr długości, ale przy większych różnicach konieczne będzie zamówienie bramy z przystosowaniem do nierównego otworu lub wykonanie wyrównania konstrukcji przed montażem. Koszt takiej korekty przygotowania otworu to zwykle 200-500 PLN, co jest nieporównywalnie mniejszym wydatkiem niż przeróbki po zamontowaniu bramy.

Przygotowanie otworu i warunki montażu bramy 3m

Stan techniczny otworu przed montażem bramy garażowej musi spełniać kilka podstawowych warunków, które często są bagatelizowane przez inwestorów skupionych na wyglądzie elewacji. Ściany boczne powinny być wykonane z materiału nośnego zdolnego udźwignąć obciążenia przekazywane przez prowadnice minimum 60 kg/m² dla bramy segmentnej szerokości 3 metrów, jeśli ściana jest murowana z ceramiki lub betonu komórkowego, lub odpowiednio wzmocniona, jeśli technologia szkieletowa. Beton komórkowy wymaga użycia kotew mechanicznych o długości minimum 80 mm z podkładką rozprężną, natomiast w przypadku ścian dwuwarstwowych konieczne jest przytwierdzenie prowadnic do warstwy nośnej przez warstwę izolacji.

Posadzka w strefie otworu musi być wylana i związana co najmniej 14 dni przed planowanym montażem bramy, aby uniknąć osiadania w trakcie pracy ekipy. Wysokość posadzki określić przed zamówieniem bramy jeśli planujesz ocieplenie podłogi warstwą styropianu o grubości 10-15 cm, uwzględnij to już na etapie pomiaru wysokości otworu. Zbyt niska posadzka sprawi, że dolna uszczelka bramy będzie przylegać, wpuszczając wodę roztopową i śnieg do wnętrza garażu. W regionach o surowych zimach warto zainstalować rynnę odwadniającą przed bramą, ale wtedy dolna krawędź bramy musi być podniesiona o minimum 30 mm ponad poziom wody w rynnie, co wpływa na wysokość otworu przejazdu.

Izolacja termiczna i akustyczna otworu to aspekt, który nabiera znaczenia w kontekście rosnących kosztów energii i przepisów budowlanych. Brama segmentowa w standardowej wersji ma współczynnik przenikania ciepła U na poziomie 1,0-1,5 W/m²K dla całego zestawu, ale jeśli ocieplasz garaż, warto zamówić bramę z termoizolacyjnymi panelami (U poniżej 0,7 W/m²K) i zadbać o szczelne połączenie z izolacją nadproża. Przerwa izolacji w tym miejscu tworzy mostek termiczny, przez który ucieka ciepło rzędu 5-10% całkowitych strat ciepła garażu mało istotny przy nieogrzewanym garażu, ale bolesny finansowo, jeśli garaż jest częścią ogrzewanego budynku.

Ostatni etap przygotowań to instalacja elektryczna pod napęd bramy, która powinna wykonana przez elektryka z uprawnieniami i zakończona puszką przyłączeniową w miejscu planowanego zamontowania silnika. Zasilanie wymaga osobnego obwodu z zabezpieczeniem różnicowoprądowym 30 mA ten wymóg wynika z normy PN-HD 60364-4-41 dotyczącej ochrony przed porażeniem prądem elektrycznym. Przewód zasilający powinien być poprowadzony w rurze ochronnej pod tynkiem, a samo gniazdko lub puszka powinny znajdować się w odległości nie większej niż 50 cm od miejsca montażu silnika, aby uniknąć dodatkowych połączeń i spadków napięcia wpływających na działanie automatyki.

Jeśli decydujesz się na bramę z napędem, rozważ also opcję awaryjnego otwierania ręcznego nie tylko ze względu na możliwe awarie zasilania, ale también jako wymóg ubezpieczenia nieruchomości. Polisa OC może zawierać klauzulę wykluczającą odpowiedzialność za włamanie, jeśli brama nie może być zamknięta mechanicznie w przypadku awarii napędu. Dlatego producenci wyposażają napędy w system rozłączenia przekładni pozwalający na obsługę bramy linką awaryjną upewnij się, że ta linka jest zamontowana na wysokości dostępnej dla osoby stojącej na posadzce, nie wymagającej wspinaczki po drabinie.

Wymiary konstrukcyjne i tolerancje podsumowanie praktyczne

Przygotowując otwór pod bramę garażową o szerokości 3 metrów, musisz zapamiętać kilka kluczowych wartości, które determinują, czy brama będzie działać bezawaryjnie przez dekady. Szerokość otworu to 3000 mm, ale wymiar konstrukcyjny muru zwiększyć o 80-120 mm z każdej strony na obudowy prowadnic i ewentualne wypoziomowanie łącznie około 3180-3220 mm w zależności od wybranego systemu montażowego. Wysokość otworu mierzy się od gotowej posadzki do spodu nadproża, a dla komfortowego przejazdu osobowego 2125-2500 mm, przy czym wyższy otwór zawsze zapewnia lepszą wentylację i łatwiejsze manewrowanie.

Nadproże musi mieć minimum 210 mm wysokości dla standardowej bramy segmentowej z prowadnicami bocznymi, ale jeśli chcesz zamontować napęd z listwą zębatą mocowaną do sufitu, potrzebujesz dodatkowych 100-150 mm na obudowę siłownika i przeciwwagę. Przestrzeń boczna od krawędzi otworu do ściany to minimum 90 mm z każdej strony, a jeśli napęd będzie zamontowany bocznie, uwzględnij kolejne 50-70 mm na skrzynkę sterownika. Głębokość garażu liczona od przedniej ściany do początku prowadnic poziomych powinna wynosić wysokość otworu plus 300-500 mm dla bramy wysokości 2500 mm potrzebujesz 3000 mm głębokości od frontu do tylnej ściany.

Podczas wizyty ekipy montażowej wszystkie wymiary powinny być sprawdzone ponownie z tolerancją nie większą niż 5 mm na metr różnice większe należy zgłosić przed rozpoczęciem montażu, ponieważ przeróbki wykonywane po zamontowaniu bramy są znacznie droższe i mogą wpłynąć na gwarancję producenta. Pamiętaj también o dokumentacji fotograficznej otworu przed montażem w przypadku reklamacji mechanizmu uszkodzenie wynikające z nieprawidłowego przygotowania otworu może być trudne do udowodnienia bez takich materiałów.

Otwór pod bramę garażową o szerokości 3 metrów to nie tylko dwa wymiary do podania producentowi to zestaw precyzyjnych warunków geometrycznych, konstrukcyjnych i instalacyjnych, które determinują, czy inwestycja w solidną bramę segmentową przyniesie oczekiwany komfort i bezpieczeństwo. Warto poświęcić dodatkowy dzień na dokładne pomiary i konsultację ze specjalistą, niż później płacić dwukrotnie za adaptację otworu lub żyć z bramą, która hałasuje, przecieka i wymaga ciągłych regulacji. Twoje auto i spokój domowników solidnych podstaw dosłownie.

Jeśli po lekturze tego poradnika nadal masz wątpliwości co do konkretnych wymiarów w Twoim projekcie, skonsultuj się z dystrybutorem wybranego systemu bramowego przed finalizacją stanu surowego koszt takiej konsultacji to zwykle kilkaset złotych, a pozwala uniknąć błędów wartych tysiące.

Pytania i odpowiedzi jaki otwór pod bramę garażową 3m
