Jaki profil do bramy przesuwnej 4m – wybór i wymiary

Budujesz bramę przesuwną o szerokości 4 m? Kluczowy wybór to profil kwadratowy stalowy, zapewniający sztywność przy rozpiętości. Polecane wymiary jak 70x70x4 mm czy 80x80x5 mm gwarantują nośność do 600 kg. Dla lżejszych konstrukcji sprawdzi się 50x50x3 mm. Omówimy nośność, kompatybilność z wózkami i profile do ciężkich bram, byś trafnie dobrał element.

• Profile kwadratowe do bramy przesuwnej 4m
• Polecane wymiary 70x70x4 mm na bramę 4m
• Profile 80x80x5 mm dla bramy przesuwnej 4m
• Lżejsze profile 50x50x3 mm do bramy 4m
• Profile do ciężkich bram przesuwnych 4m
• Nośność profilu przy rozpiętości 4m
• Kompatybilność profilu z wózkami bramy 4m
• Pytania i odpowiedzi

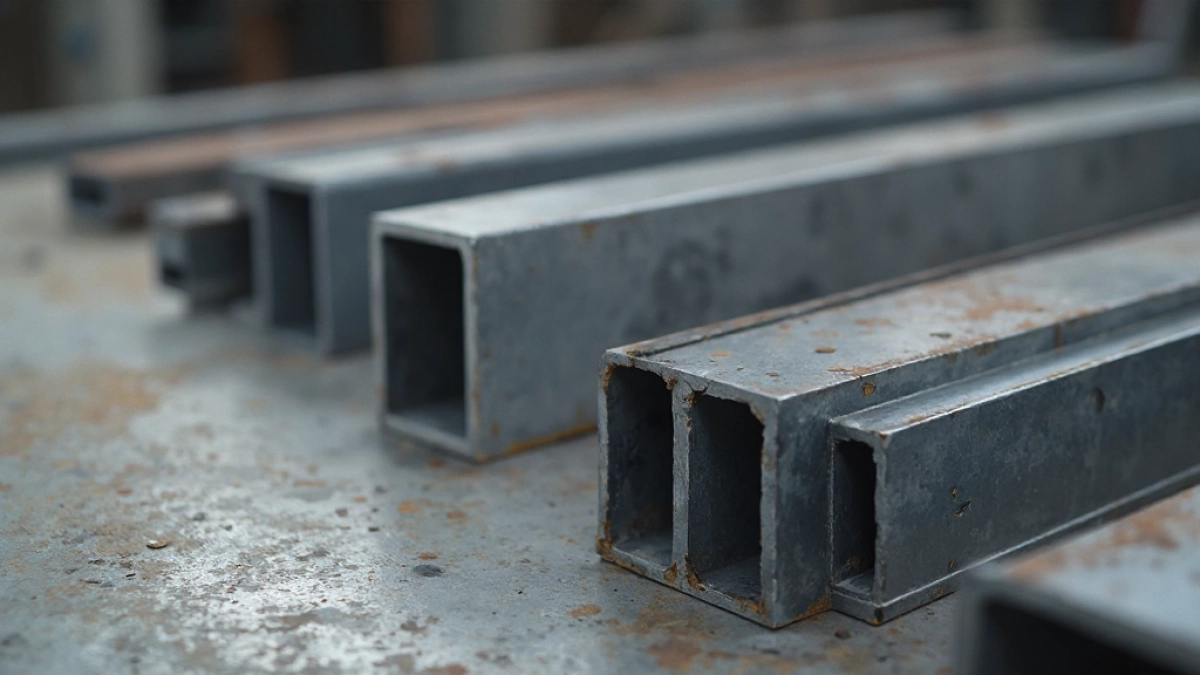

Profile kwadratowe do bramy przesuwnej 4m

Kwadratowe profile stalowe dominują w konstrukcjach bram przesuwnych 4 m. Ich symetria równomiernie rozkłada obciążenia. Wybierasz je, bo minimalizują ugięcia pod wiatrem czy śniegiem.

Stal S235 o grubości ścianki 3-5 mm wytrzymuje rozpiętość 4 m bez wzmocnień. Łączysz je spawaniem MIG dla trwałości. Unikniesz mostkowania termicznego dzięki ocynkowaniu.

Zalety kwadratowych kształtowników

Sztywność torsionalna chroni przed skręcaniem. Łatwy montaż z wózkami jezdnymi. Koszt niższy niż prostokątne o tej samej nośności.

Warto przeczytać także o Jaki profil na bramę przesuwną

• Sprawdź rozpiętość: 4 m wymaga min. 50 mm boku.
• Dobierz grubość: 3 mm dla lekkich, 5 mm dla ciężkich.
• Ocynkuj: przedłuża żywotność do 20 lat.
• Spawaj: kątowo dla sztywnego szkieletu.
• Testuj: obciążenie statyczne przed montażem.

Tak budujesz stabilną ramę krok po kroku.

Polecane wymiary 70x70x4 mm na bramę 4m

Profil 70x70x4 mm to optimum dla bramy 4 m o wadze 400 kg. Moment bezwładności 1,2x10^6 mm^4 zapewnia ugięcie poniżej 5 mm. Pasuje do standardowych zestawów.

Grubość 4 mm odporna na zginanie przy rozpiętości 4 m. Stal ocynkowana chroni przed rdzą. Łączysz z poprzeczkami co 1 m.

Powiązany temat Jaki profil na bramę skrzydłowa

• Oblicz wagę: ok. 35 kg/mb.
• Sprawdź nośność: 550 kg rozłożone.
• Montuj wózki: otwory fi 12 mm.
• Wzmacniaj: diagonalami z 30x30 mm.

Uniwersalny wybór dla garażu czy posesji.

Przy 4 m szer. unika opadania krawędzi.

Profile 80x80x5 mm dla bramy przesuwnej 4m

Grubszy profil 80x80x5 mm podnosi nośność do 700 kg przy 4 m. Moment bezwładności 2,1x10^6 mm^4. Idealny na furtkę zintegrowaną.

Zobacz Jaki profil na bramę dwuskrzydłową

Ścianka 5 mm znosi obciążenia dynamiczne. Ocynk ogniowy na 25 lat. Spawaj z podkładem gruntującym.

Porównanie z cieńszymi

Lepsza sztywność niż 70x70x4 mm o 40%. Mniej wibracji przy ruchu.

• Dobierz długość: 4,2 m z zapasem.
• Oblicz masę: 49 kg/mb.
• Pasuje do wózków: łożyska 68 mm.
• Wzmacniaj: profilem 40x40 mm.
• Testuj: symulacja wiatru 120 km/h.

Bezpieczny na dłuższe przęsła.

Lżejsze profile 50x50x3 mm do bramy 4m

Do bram PCV lub alu o wadze 250 kg wybierz 50x50x3 mm. Lekki, waży 22 kg/mb. Ugięcie max 8 mm przy 4 m.

Grubość 3 mm wystarcza bez śniegu. Ocynk elektrolityczny. Poprzeczki co 80 cm.

• Sprawdź limit: do 300 kg całkowitej.
• Montuj: śruby M10 do ramy.
• Unikaj: bez wzmocnień przy wietrze.
• Koszt: o 30% niższy niż 70 mm.
• Kompatybilne: z wózkami fi 10 mm.

Ekonomiczne rozwiązanie dla lekkich wypełnień.

Redukuje obciążenie fundamentu.

Profile do ciężkich bram przesuwnych 4m

Ciężkie bramy powyżej 600 kg wymagają 100x100x6 mm. Nośność 900 kg. Stal S355 dla ekstremów.

Grubość 6 mm minimalizuje ugięcia do 3 mm. Podwójne ocynkowanie. Diagonalne usztywnienia.

Opcje dla masywnych konstrukcji

Alternatywa 90x90x5 mm przy 750 kg.

• Oblicz: moment 4,5x10^6 mm^4.
• Montuj: wózki dwukołowe.
• Wzmacniaj: profilem 50x50 mm.
• Testuj: obciążenie 1,2 raza max.
• Fundament: beton C25/30.

Trwałe na przemysłowe zastosowania.

Zapobiega deformacjom latem.

Nośność profilu przy rozpiętości 4m

Przy 4 m nośność zależy od przekroju. 50x50x3 mm: 300 kg. 70x70x4 mm: 550 kg. 80x80x5 mm: 700 kg.

Ugięcie obliczysz wzorem δ = 5qL^4 / (384EI). q obciążenie, E moduł Younga 210 GPa.

• Oblicz q: waga + wiatr.
• Sprawdź E: dla stali 210 GPa.
• Dopasuj I: większy dla 4 m.
• Dodaj współczynnik: 1,5 bezpieczeństwa.

Tabela ułatwia dobór.

Kompatybilność profilu z wózkami bramy 4m

Wózki jezdne pasują do otworów fi 10-16 mm w profilach. 50x50 mm: wózki lekkie łożyska 6204. 80x80 mm: ciężkie 6305.

Regulacja wysokości 50-100 mm. Prowadnica C 4 m z gumą. Smar litowy co rok.

• Dopasuj fi: do koła wózka.
• Montuj: 4 wózki na 4 m.
• Sprawdź luz: max 2 mm.
• Wybierz: nylonowe koła ciche.
• Testuj: 1000 cykli.

Gwarantuje płynny ruch.

Unikniesz zacięć na nierównościach.

Pytania i odpowiedzi

• Jaki profil stalowy wybrać do bramy przesuwnej o szerokości 4 m?

  Dla bramy przesuwnej 4 m polecane są profile o przekroju kwadratowym lub prostokątnym z grubością ścianki minimum 3 mm, takie jak 70x70x4 mm lub 80x80x5 mm. Są one uniwersalne dla standardowych bram stalowych o wadze 300-600 kg i kompatybilne z zestawami kółek jezdnych.

• Jakie profile nadają się do lżejszych bram przesuwnych 4 m?

  Do lżejszych bram (np. aluminiowych lub PCV, do 300 kg) sprawdzą się profile 50x50x3 mm lub 60x60x3 mm. Redukują koszty przy zachowaniu stabilności i nośności do 500 kg.

• Jaki profil dla cięższych bram przesuwnych o długości 4 m?

  Dla konstrukcji powyżej 600 kg zalecany jest profil 100x90 mm lub 90x100 mm. Zapewniają większą sztywność, odporność na wyginanie i minimalizują ugięcie pod własnym ciężarem na rozpiętości 4 m.

• Jakie profile są kompatybilne z wózkami jezdnymi do bramy 4 m?

  Kompatybilne wymiary to 50x50x3 mm, 60x60x3 mm, 70x70x4 mm, 80x80x5 mm oraz 90x100 mm lub 100x90 mm. Przed montażem zweryfikuj wagę bramy i skonsultuj z dostawcą dla gwarancji 2-5 lat.
