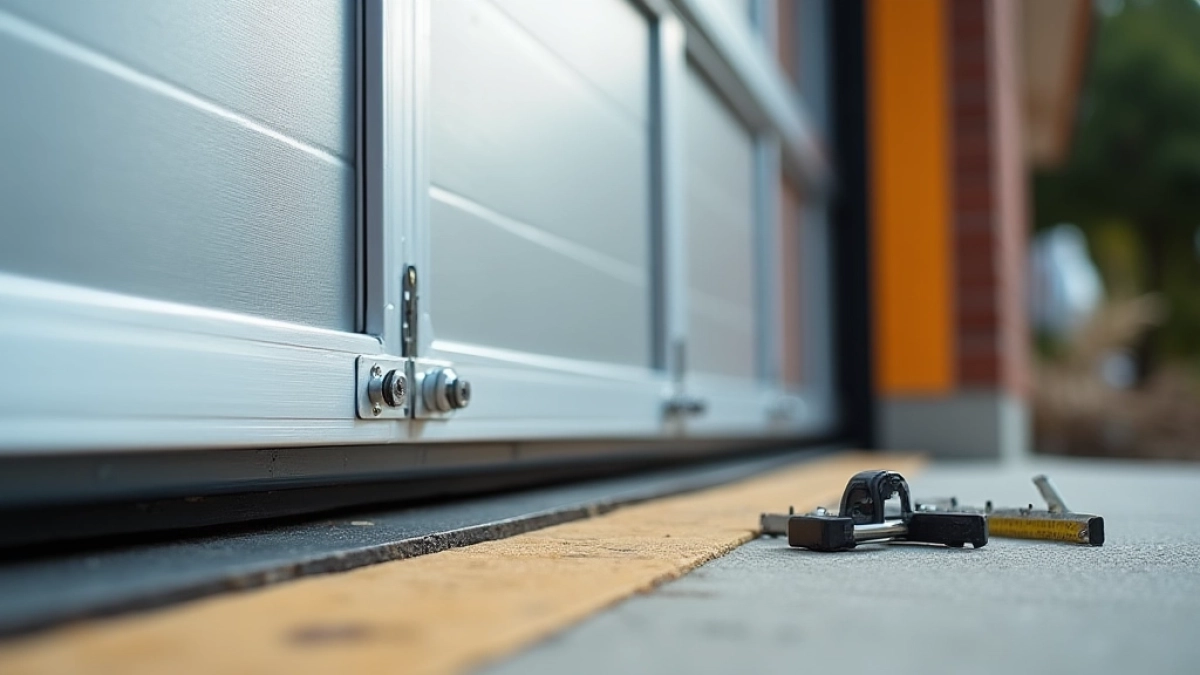

Montaż bramy garażowej uchylnej Hörmann – przewodnik

Montaż bramy garażowej uchylnej Hörmann to proces, który wymaga precyzji i uwagi na detale. Zaczynasz od solidnego przygotowania, by uniknąć błędów, które mogłyby wpłynąć na bezpieczeństwo i trwałość. Kluczowe wątki to dokładny pomiar otworu, wybór odpowiednich narzędzi oraz krok po kroku instalacja elementów jak szyny, panel i sprężyny. Dzięki temu bramę ustawisz płynnie, zoptymalizując jej ruch i integrację z napędem. Pomyśl o tym jak o budowie mostu każdy etap wzmacnia całość.

• Przygotowanie do montażu bramy uchylnej Hörmann
• Pomiar otworu dla bramy garażowej Hörmann
• Narzędzia do instalacji bramy uchylnej Hörmann
• Przygotowanie otworu i kotew pod bramę Hörmann
• Montaż szyn prowadzących bramy uchylnej
• Instalacja panelu bramy garażowej Hörmann
• Montaż sprężyn w bramie uchylnej Hörmann
• Pytania i odpowiedzi dotyczące montażu bramy garażowej uchylnej Hörmann

Przygotowanie do montażu bramy uchylnej Hörmann

Przed zabraniem się za montaż, sprawdź kompletność zestawu bramy Hörmann. Elementy z ocynkowanej stali wytrzymują warunki pogodowe, ale ich instalacja musi być dokładna. Upewnij się, że masz instrukcję producenta i przestrzeń do pracy. Bezpieczeństwo to podstawa załóż rękawice i okulary ochronne. Wybierz suchy dzień, by uniknąć wilgoci wpływającej na mocowania.

Rozważ, czy garaż ma nachylenie podłogi. Bramy uchylne Hörmann potrzebują równej powierzchni dla równomiernego ruchu. Sprawdź nośność stropu i ścian beton lub cegła powinny wytrzymać obciążenie do 200 kg. Jeśli planujesz napęd, jak SupraMatic, zarezerwuj miejsce na silnik. To etap, gdzie planowanie oszczędza czas później.

Sprawdzenie zgodności z normami

Bramy Hörmann spełniają standardy CE, co oznacza testy na obciążenie i bezpieczeństwo. Przed startem, oceń, czy otwór garażowy pasuje do modelu, np. Thermo65. Jeśli nie, skonsultuj adaptację. To zapobiega problemom z uszczelkami i progami. Pamiętaj o wentylacji podczas prac.

Powiązany temat Montaż bramy garażowej cena

• Otwórz pudełko i policz części: panel, szyny, sprężyny, zawiasy.
• Przeczytaj instrukcję Hörmann krok po kroku.
• Przygotuj miejsce: usuń przeszkody, zabezpiecz podłogę.
• Sprawdź pogodę i ubranie ochronne.
• Zweryfikuj nośność konstrukcji garażu.

W naszych doświadczeniach, zaniedbanie tego etapu prowadzi do opóźnień. Zawsze zaczynaj od listy kontrolnej. To buduje pewność, że montaż pójdzie gładko.

Pomiar otworu dla bramy garażowej Hörmann

Pomiar to serce udanej instalacji. Zacznij od szerokości otworu mierzyć na poziomie podłogi, połowie i górze. Bramy Hörmann, jak seria Linea, wymagają tolerancji do 10 mm. Wysokość mierz od podłogi do sufitu, uwzględniając 210-220 cm dla standardu. Głębokość nad głową to minimum 100 cm na szyny.

Użyj taśmy mierniczej i poziomicy. Sprawdź boczne ściany na pionowość odchylenia powyżej 5 mm koryguj. Dla bramy uchylnej, wysokość progu to klucz Hörmann zaleca 50-100 mm. To wpływa na docisk uszczelek i ochronę przed wiatrem.

Polecamy Bramy garażowe z napędem i montażem

Dokładność w szczegółach

Mierz wielokrotnie, notuj wyniki. Jeśli otwór jest niestandardowy, oblicz adaptację szyn. Bramy Hörmann oferują modele do 5 m szerokości, ale precyzja decyduje o płynności. Unikaj błędów, które powodują zacięcia.

• Zmierz szerokość w trzech miejscach: dół, środek, góra.
• Sprawdź wysokość całkowitą, dodaj 30 cm na mechanizm.
• Ocena głębokości sufitu dla szyn poziomych.
• Zweryfikuj pionowość ścian bocznych poziomica.
• Notuj tolerancje: max 10 mm różnicy.
• Dostosuj do modelu, np. dla ThermoPro.

Takie pomiary dają spokój. Widziałem, jak drobne błędy psują cały wysiłek. Zrób to starannie.

Narzędzia do instalacji bramy uchylnej Hörmann

Bez właściwych narzędzi montaż Hörmann staje się koszmarem. Podstawą jest wiertarka udarowa do betonu, z wiertłami 8-12 mm. Poziomica laserowa zapewnia precyzję szyn. Klucz nastawny i śrubokręty Torx obsługują śruby M8-M12.

Podobny artykuł Cennik montażu bram garażowych

Dodaj taśmę mierniczą 5 m i drabinkę stabilną. Rękawice antypoślizgowe i okulary chronią przed odpryskami. Dla ciężkich paneli, dźwignik lub pomoc drugiej osoby. Hörmann poleca zestaw montażowy z instrukcją.

Tabela narzędzi

• Przygotuj wiertarkę z końcówkami do metalu i betonu.
• Użyj poziomicy do każdej szyny.
• Wyposaż się w klucze do regulacji docisku.
• Nie zapomnij o ochronie osobistej.
• Dla napędu: multimetr do podłączeń.

Te narzędzia ułatwiają pracę. Wybierz jakościowe, by uniknąć frustracji.

Przygotowanie otworu i kotew pod bramę Hörmann

Otwór musi być czysty i suchy. Usuń kurz, gruz i stare uszczelki. Wyrównaj podłogę, jeśli potrzeba Hörmann wymaga płaskości do 5 mm na metr. To zapewnia dobry kontakt progu z uszczelką.

Kotwy to podstawa stabilności. Użyj chemicznych lub mechanicznych do betonu, rozstaw co 50 cm. Wierć otwory 10 mm głębokości 80 mm. Dla ścian bocznych, kotwy wpuszczane na 5 cm.

Bezpieczne mocowanie

Sprawdź nośność minimum 300 kg na kotwę. W cegle używaj kołków rozporowych. To etap, gdzie solidność decyduje o trwałości bramy uchylnej.

• Oczyść otwór szczotką i odkurzaczem.
• Wyrównaj podłogę zaprawą poziomującą.
• Zaznacz punkty kotew na suficie i ścianach.
• Wywiertuj otwory prostopadle.
• Wbij kotwy i dokręć wstępne.
• Sprawdź poziom po wstępnym mocowaniu.

Tak przygotowany otwór ułatwia resztę. Nie spiesz się tu.

Montaż szyn prowadzących bramy uchylnej

Szyny to szkielet ruchu bramy. Zacznij od poziomych na suficie mocuj co 60 cm. Użyj poziomicy, by odchylenie nie przekraczało 2 mm. Bramy Hörmann mają szyny z tworzywa lub stali, odporne na korozję.

Boczne szyny pionowe idą na ściany. Reguluj wysokość, by panel wchodził płynnie. Połącz z poziomymi na wysokości 210 cm. To zapobiega skrzypieniu i zacięciom.

Regulacja szyn

Smaruj prowadnice olejem silnikowym. Sprawdź, czy szyny są proste napięcie sprężyn później to wyreguluje. Dla modeli z napędem, zostaw miejsce na łańcuch.

• Mocuj szynę poziomą do sufitu kotwami.
• Ustaw boczne szyny pionowo, poziomica w dłoni.
• Połącz złączkami, dokręć śruby M8.
• Przetestuj ręczny ruch panelu.
• Dostosuj, jeśli potrzeba, klinami.
• Smaruj punkty styku.

Dobrze zamontowane szyny dają płynny skok. To podstawa komfortu.

Instalacja panelu bramy garażowej Hörmann

Panel to ciężar podnieś go ostrożnie z pomocą. Wsuń w szyny boczne, zacznij od dołu. Mocuj zawiasami co 30 cm, śruby Torx 20 Nm. Uszczelki boczne przyklej równo, dla izolacji termicznej.

Wyreguluj docisk do progu 5-10 mm luzu. Sprawdź, czy panel nie ociera o szyny. Dla Hörmann, panele z PU pianką izolują hałas i zimno.

Integracja z zamkiem

Zamontuj zamek centralny na wysokości pasa. Podłącz kable, jeśli z napędem. To etap, gdzie testujesz wstępny ruch.

• Podnieś panel poziomo, dwie osoby.
• Wsuń rolki w szyny pionowe.
• Mocuj górne zawiasy do szyn poziomych.
• Dokręć wszystkie śruby równomiernie.
• Wyreguluj uszczelki boczne.
• Testuj podnoszenie ręczne.

Panel na miejscu to ulga. Teraz bramę ożywić.

Dodaj zamek i progi, by całość była szczelna. To chroni garaż.

Montaż sprężyn w bramie uchylnej Hörmann

Sprężyny rozciągane lub skrętne Hörmann używa tych drugich dla bezpieczeństwa. Montuj po panelu, na bocznych szynach. Napięcie ustaw wg tabeli: dla 3 m szerokości, 15-20 obrotów.

Użyj klucza do nawijania, ostrożnie siła do 500 N. Zabezpiecz haki i łańcuchy. To zapewnia równowagę, by bramę otwierać jedną ręką.

Bezpieczeństwo przy sprężynach

Nigdy nie omijaj blokad. Po napięciu, przetestuj 10 cykli. Sprężyny przedłużają żywotność do 20 000 otwarć.

• Zainstaluj bębenki na wałku.
• Nawijaj sprężyny kluczem, licz obroty.
• Połącz linki do panelu.
• Sprawdź napięcie na obu stronach.
• Przetestuj równowagę panelu.
• Dodaj osłonę bezpieczeństwa.

Sprężyny gotowe bramę przetestuj. To kończy mechanikę.

Pytania i odpowiedzi dotyczące montażu bramy garażowej uchylnej Hörmann

• Jakie narzędzia są potrzebne do montażu bramy garażowej uchylnej Hörmann?

  Do montażu bramy garażowej uchylnej Hörmann potrzebne są podstawowe narzędzia, takie jak wiertarka, poziomica, klucz nastawny, śrubokręt, taśma miernicza oraz drabina. Zaleca się również używanie rękawic ochronnych i okularów dla zapewnienia bezpieczeństwa podczas prac.

• Jak przygotować otwór garażowy przed montażem bramy Hörmann?

  Przed montażem należy dokładnie zmierzyć otwór garażowy pod kątem szerokości, wysokości i głębokości, aby sprawdzić zgodność z wymiarami bramy. Oczyść powierzchnię, wyrównaj podłoże i zainstaluj kotwy mocujące do ściany lub sufitu, uwzględniając nośność betonu lub cegły, co zapobiega błędom adaptacyjnym.

• Jak zainstalować system sprężyn w bramie garażowej uchylnej Hörmann?

  System sprężyn rozciąganych lub skrętnych Hörmann instaluje się po zamontowaniu panelu bramy. Podnieś panel za pomocą dźwigu lub pomocy drugiej osoby, przymocuj go do szyn, a następnie napiętnij sprężyny zgodnie z instrukcją producenta, aby zapewnić płynny ruch i uniknąć urazów.

• Jak podłączyć automatyczny napęd do bramy garażowej Hörmann i przeprowadzić konserwację?

  Podłączenie napędu, np. SupraMatic, obejmuje instalację silnika na suficie, podłączenie do sieci elektrycznej i programowanie pilota z testem na obciążenie. Po montażu przeprowadź regulację docisku i testy otwierania/zamykania. Do konserwacji smaruj prowadnice i kontroluj sprężyny co 6 miesięcy, co przedłuża żywotność bramy i minimalizuje awarie.
